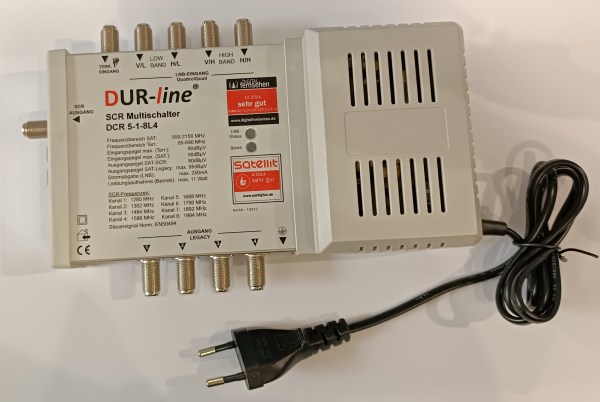

DUR-line DCR 5-1-8-L4

Highlights:

• Einkabellösung für bis zu 12 Teilnehmer
• 8 SCR(Einkabel) + 4 Legacy Anschlüsse
• Moderne Einkabellösung für z.B. Mehrfamilienhäuser
• Zusätzlicher terrestrischer Eingang

Uni-Ein-Kabel-System für 8 + 4 Teilnehmer. Dieser Schalter verfügt über 1 Ausgang für bis zu 8 Geräte + 4 Legacy Ausgänge.

Technische Daten:

Eingänge Terrestrik 1
Eingänge SAT-ZF 4
SCR-Ausgänge 1
SCR-Teilnehmer 8
SCR-Frequenzen Receiver 1: 1280MHz (PIN 39)
Receiver 2: 1382MHz (PIN 46)
Receiver 3: 1484MHz (PIN 81)
Receiver 4: 1586MHz (PIN 97)
Receiver 5: 1688MHz (PIN 12)
Receiver 6: 1790MHz (PIN 50)
Receiver 7: 1892MHz (PIN 22)
Receiver 8: 1994MHz (PIN 73)
Steuersignal SCR EN 50607 : 2013
EN 50494 : 2007
Multischalter Ausgänge 4
Frequenzbereich Terrestrik 85 - 690MHz
Frequenzbereich Sat-ZF 950 - 2150MHz
Anschlussdämpfung Terrestrik 0dB
Entkopplung Sat-ZF > 28dB
Ausgangspegel SAT-SCR: 80dBµV / Legacy: max. 95dBµV
Eingangspegel Sat max. 90dBµV
Eingangspegel Terrestrik max. 90dBµV
LNB-Stromversorgung Low Band Vertikal 14V / 250mA / 0kHz
Low Band Horizontal 18V / 250mA / 0kHz
High Band Vertikal 14V / 250mA / 22kHz
High Band Horizontal 8V / 250mA / 22kHz
Stromaufnahme je SCR-Teilnehmer 25 - 50mA
Betriebsspannung 198 - 250VAC, 40 - 60Hz
Netzeingangsleistung (typ.) Standby 1,10W
LNB Strom 0 mA 5,75W
LNB Strom 250 mA 11,00W
