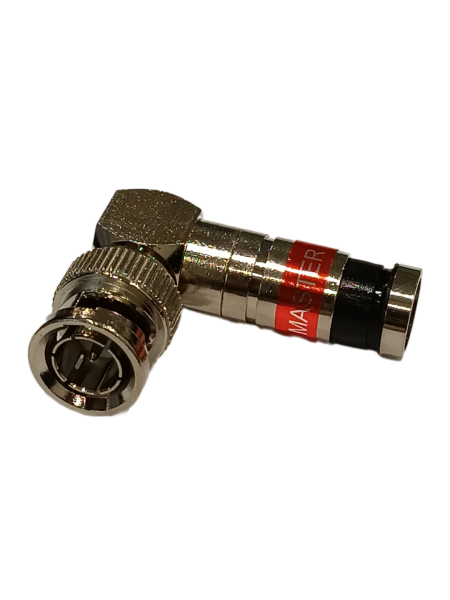

Der Anschluss besitzt zwei volle Ringe, die sich infolge der Anschlusskompression (Längskompression, um die Achsen) nach innen stülpen. Professioneller BNC-WK/ZAC-RG59 Kompressionsstecker der alle Empfehlungen der Gesellschaft SCTE (The Society of Cable Telecommunications Engineers) für Anschlüsse dieses Typs erfüllt.
Die Eigenschaften dieses Anschlusses wurden speziell an das RG-59 Kabel angepasst. Die Maße sind so gewählt, dass der Anschluss sich auf dem Kabelbinder mit einer ausreichend großen Kraft anklemmt, dass das Reißen des Kabels unmöglich ist, und einer ausreichend kleinen Kraft, dass die Kabelstruktur nicht beschädigt wird.
Verbindungstyp: BNC Winkelstecker
Befestigung der Anschlusselemente: Kompressionshalterung
Impedanz: 75 Ω
Material: Kupfer (mit Nickel beschichtet)
Bestimmung: Konzentrisches Kabel
Dieelektrik-Durchmesser: max. 5.7 mm
Ader-Befestigung: Eindrücken
Kabeldurchmesser: max. 8.5 mm
Schirm-Befestigung: Kompressionshalterung
Wasserdicht: ja
Beispielanwendung: RG59
Ausgewählte Eigenschaften:
Breites Frequenzband
Sehr geringe Dämpfung im gesamten Arbeitsband
Hervorragend an die Übertragungsleitung im gesamten Arbeitsband angepasst
Wasserdichtheit der Verbindung von Anschluss und Kabel
Beständigkeit gegen Korrosion - vollständig aus bunten Metallen und Dielektrika der höchsten Qualität hergestellt
Ein richtig abgeklemmter Anschluss kann nicht abgerissen werden
Die Konstruktion ist von zahlreichen Patenten geschützt
Draht : 0.55 ... 0.80 mm
Zum Klemmen sollte Crimpwerkzeug verwendet werden
Gewicht: 0.024 kg
Maße: 14.5 x 40 x 28 mm
